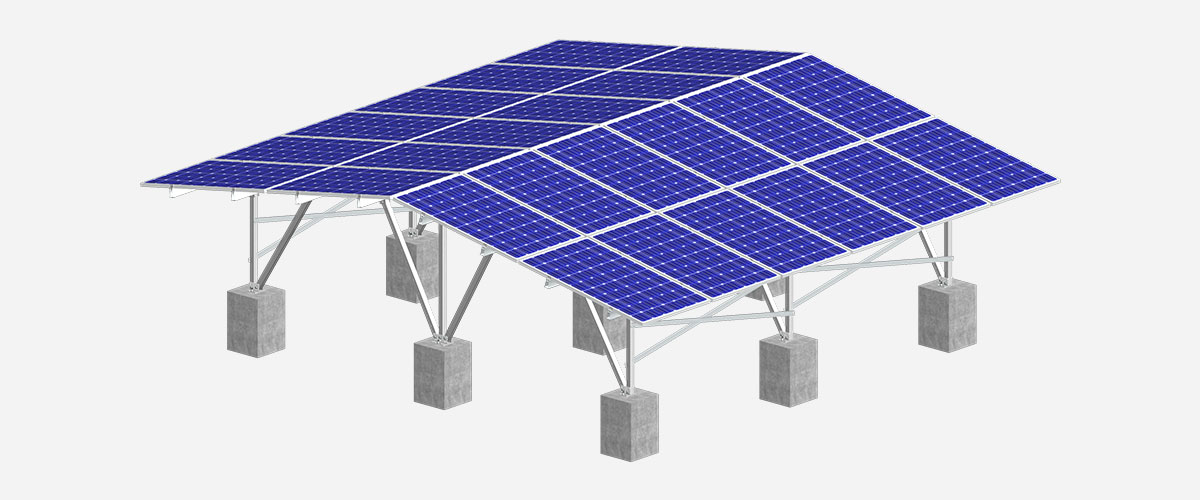

地面光伏支架系統SPGT4由經過表面陽極氧化處理的鋁合金材質制成。采用對稱式結構，有較強的抗風雪能力，適用于中、大型光伏電站安裝。與PGT4相比，在鋪設同樣數量電池板的情況下，可以減少地樁數量，支架結構能夠調整不同方向，保證系統強度的同時增加發電效率。
與GT4、PGT4產品不同，SPGT4為對稱式結構，在鋪設同樣數量電池板的情況下，減少占地面積，增加發電效率。

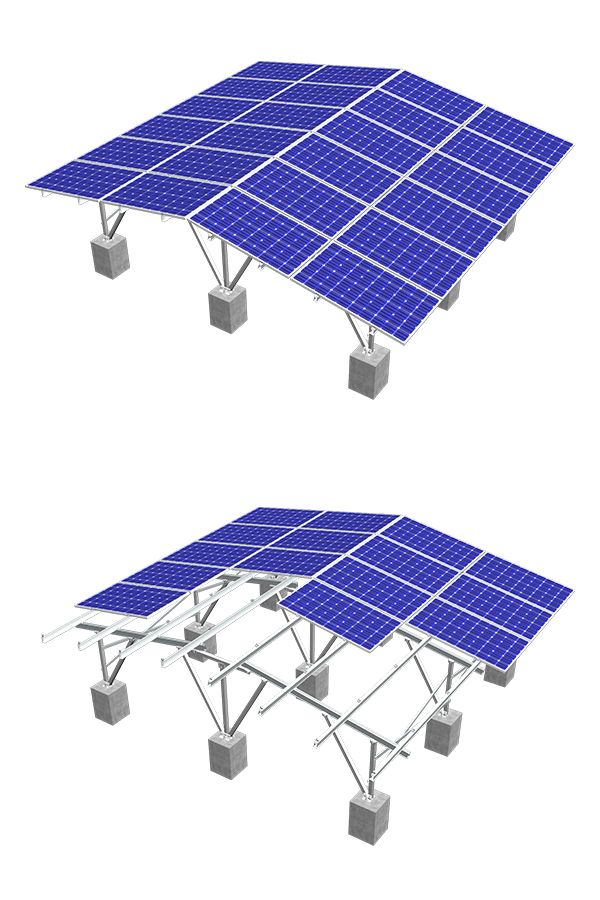

1、對稱結構
對稱結構減少占地面積，同時保證系統強度，有抗風壓荷載的能力。
2、靈活調整
支架安裝角度可根據項目實際需求進行調節，適應各種日照條件，穩定發電效率。
3、安裝簡便
支架預組裝減少現場安裝工序，快速完成項目施工進度。
4、增加效益
系統占地面積減少，同時可增加裝機容量，提高發電量。
技術參數 | |
安裝地點 | 地面 |
安裝基礎 | 水泥基礎，螺旋地樁 |
安裝角度 | 0-30° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
離地高度 | 500-2000mm |
適用組件類型 | 有框，無框 |
組件排版方式 | 橫向，豎向 |
設計標準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code IBC 2009, | |
California Building Code CBC 2010； | |
支架材質 | AI6005-T5 (表面陽極氧化) |
緊固件材質 | 鋅鎳合金&不銹鋼SUS304 |
零配件材質 | AI6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
